進料粒度
出料粒度
生產能力

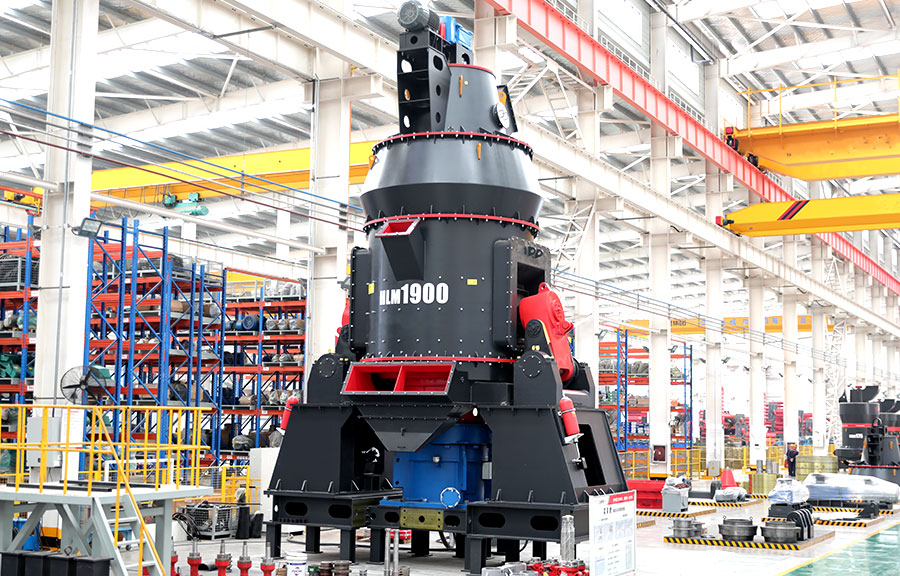

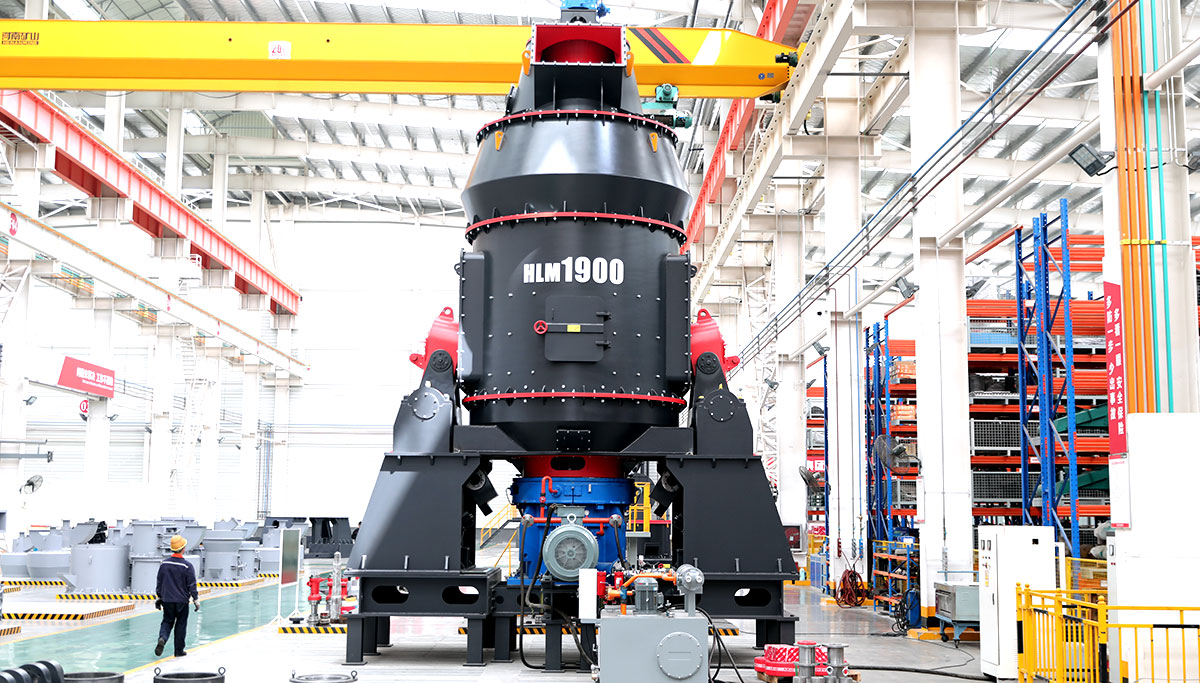

HLM系列立式磨粉機是大型先進高效節能粉磨產品，集粉磨、分級、烘干、輸送于一體，擁有自主知識產權，核心技術、經濟指標達到國際先進水平。廣泛應用于水泥建材煤炭能源，鋼鐵冶金、非金屬礦、電力等行業，適用于水泥生料、熟料、脫硫生石灰粉、礦渣、鋼渣錳礦、煤礦等物料的粉磨加工。
保質保量完成生產任務
及時交付給客戶
快速安裝調試至穩定投產
采用動靜結合結構的選粉機，選粉效率更高。變頻調速，產品細度調整方便，使成品粒度在50-800目之間可調，粒度分布窄；粉磨的同時成品及時選出，成品污染小，品質高。
液壓檢修裝置可以方便的使磨輥翻出機外，磨輥輥套更換和磨輥檢修方便快捷。
磨輥、磨盤采用特殊的材質，磨輥輥套可翻面使用，使用壽命長。根據多年生產經驗，不斷優化輥道結構，提高了產量及生產效率。配備液壓加載系統，可根據易磨性的變化靈活調整研磨壓力，高效節能。
限位裝置保障工作過程中磨盤和磨輥不直接接觸，產品中鐵含量極少，單位產品磨耗一般不高于10g/t，且所含機械磨損鐵易于去除，有效保證物料的產品白度和純凈度。
立磨制粉系統無需另外配置烘干機，可以直接通熱風，在磨內多次與粉狀物料充分接觸烘干。通過調節熱風溫度，可滿足不同濕度物料的烘干要求，最高可滿足物料濕度高達 15%的烘干。
振動小，噪音低，噪音不高于80dB,且采用完全負壓運行，無粉塵外溢，密封可靠，根據不同物料選用專用脈沖收塵器，除塵效率高達99.9%，高于國家最新環保標準。
主電機通過減速機帶動磨盤轉動，固定的磨輥沿磨盤滾道自轉。物料從下料口落在磨盤中央，在離心力的作用下，物料從磨盤中央向邊緣勻速移動，經過粉磨滾道時，受到磨輥的碾壓，碾磨力由液壓加載系統提供，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。烘干與粉磨同時進行，一次熱風通過風環均勻進入磨盤周?chē)?，將?jīng)過輾磨從磨盤上切向甩出的粉碎物料烘干并輸送到上部選粉機處，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨（內循環）,合格的細粉隨氣流一起出磨，被系統集粉器收集，即為成品；少部分難粉碎且一次風吹不起的較大顆粒、雜質等通過風環跌落至磨機下部一次風室被刮料裝置排出機外，或經輸送設備由進料口進入立磨重新粉磨（外循環）。
| 規格型號 | 產量(t/h) | 煤粉細度 | 原煤水分 | 煤粉水分 | 主電機功率(kW) |
| HLM1200M | 6—10 | R0.08=5-15% | ≤15% | ≤1-5% | 110-132 |
| HLM1300M | 10-15 | 160—200 | |||
| HLM1500M | 15—20 | 220—280 | |||
| HLM1700M | 20-30 | 280-355 | |||
| HLM1900M | 26-35 | 355—450 | |||
| HLM2200M | 35-50 | 450—560 | |||
| HLM2400M | 45-55 | 560-710 | |||
| HLM2800M | 60-80 | 900—1120 |
注:原煤哈氏可磨指數HGl≥55
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM1200M | 6—10 | 110-132 |
| HLM1300M | 10-15 | 160—200 |
| HLM1500M | 15—20 | 220—280 |
| HLM1700M | 20-30 | 280-355 |
| HLM1900M | 26-35 | 355—450 |
| HLM2200M | 35-50 | 450—560 |
| HLM2400M | 45-55 | 560-710 |
| HLM2800M | 60-80 | 900—1120 |
注:原煤哈氏可磨指數HGl≥55
| 規格型號 | 產量(t/h) | 成品細度 | 原料水分 | 成品水分 | 主電機功率(kW) |
| HLM1300K | 10-40 | 0.84-0.37mm (20-400 目) | ≤15% | ≤1% | 200 |
| HLM1500K | 13-50 | 280 | |||
| HLM1700K | 18-70 | 400 | |||
| HLM1900K | 20-85 | 500 | |||
| HLM2200K | 35-135 | 800-900 | |||
| HLM2400K | 40-160 | 900-1120 | |||
| HLM2800K | 50-200 | 1120-1250 | |||
| HLM3400K | 70-260 | 1800-2000 | |||
| HLM3700K | 90-320 | 2500-2800 |
注：原料易磨性(Bond)指數≤13kw/t
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM1300K | 10-40 | 200 |
| HLM1500K | 13-50 | 280 |
| HLM1700K | 18-70 | 400 |
| HLM1900K | 20-85 | 500 |
| HLM2200K | 35-135 | 800-900 |
| HLM2400K | 40-160 | 900-1120 |
| HLM2800K | 50-200 | 1120-1250 |
| HLM3400K | 70-260 | 1800-2000 |
| HLM3700K | 90-320 | 2500-2800 |
注：原料易磨性(Bond)指數≤13kw/t
| 規格型號 | 產量(t/h) | 比表面積 | 礦渣水分 | 礦粉水分 | 主電機功率(kW) |
| HLM17-2N | 6-10 | ≥420㎡/kg | ≤15% | ≤1% | 200-220 |
| HLM19-2N | 8-13 | 280-315 | |||
| HLM21-2N | 10-15 | 400-450 | |||
| HLM24-2N | 12-18 | 500-560 | |||
| HLM28-2N | 22-30 | 900-1000 | |||
| HLM35-3N | 55-70 | 1800-2000 | |||
| HLM42-4N | 70-100 | 2500-2800 | |||
| HLM46-4N | 85-135 | 3150-3800 | |||
| HLM53-4N | 130-165 | 4500-5000 |
注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM17-2N | 6-10 | 200-220 |
| HLM19-2N | 8-13 | 280-315 |
| HLM21-2N | 10-15 | 400-450 |
| HLM24-2N | 12-18 | 500-560 |
| HLM28-2N | 22-30 | 900-1000 |
| HLM35-3N | 55-70 | 1800-2000 |
| HLM42-4N | 70-100 | 2500-2800 |
| HLM46-4N | 85-135 | 3150-3800 |
| HLM53-4N | 130-165 | 4500-5000 |
注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。
| 規格型號 | 產量(t/h) | 產品細度 | 原料水分 | 主電機功率(kW) | |
| ≤80μm | ≤2mm | ||||
| HLM17-2Y | 12-20 | ≥30% | ≥90% | ≤3% | 200 |
| HLM19-2Y | 18-25 | 280 | |||
| HLM21-2Y | 25-35 | 400 | |||
| HLM24-2Y | 30-45 | 500 | |||
| HLM28-2Y | 60-80 | 900 | |||
| HLM35-3Y | 125-165 | 1800 | |||
| HLM42-4Y | 200-230 | 2500 | |||
| HLM46-4Y | 250-300 | 3150 | |||
| HLM53-4Y | 360-420 | 4500 | |||
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM17-2Y | 12-20 | 200 |
| HLM19-2Y | 18-25 | 280 |
| HLM21-2Y | 25-35 | 400 |
| HLM24-2Y | 30-45 | 500 |
| HLM28-2Y | 60-80 | 900 |
| HLM35-3Y | 125-165 | 1800 |
| HLM42-4Y | 200-230 | 2500 |
| HLM46-4Y | 250-300 | 3150 |
| HLM53-4Y | 360-420 | 4500 |
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 產量(t/h) | 比表面積 | 原料水分 | 成品水分 | 主電機功率(kW) |
| HLM19S | 8-13 | ≥380㎡/kg | ≤5% | ≤1% | 280-315 |
| HLM21S | 11-18 | 400-450 | |||
| HLM24S | 15-20 | 500-560 | |||
| HLM28S | 28-35 | 900-1000 | |||
| HLM35S | 70-80 | 1800-2000 | |||
| HLM42S | 95-110 | 2500-2800 | |||
| HLM46S | 130-150 | 3150-3800 | |||
| HLM53S | 160-200 | 4500-5000 |
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM19S | 8-13 | 280-315 |
| HLM21S | 11-18 | 400-450 |
| HLM24S | 15-20 | 500-560 |
| HLM28S | 28-35 | 900-1000 |
| HLM35S | 70-80 | 1800-2000 |
| HLM42S | 95-110 | 2500-2800 |
| HLM46S | 130-150 | 3150-3800 |
| HLM53S | 160-200 | 4500-5000 |
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 入料粒度 | 產量(t/h) | 產品細度 | 原料水分 | 主電機功率(kW) |
| HLM1200X | ≤10 | 2-6 | 10-40μm,通篩率97% | ≤4% | 132 |
| HLM1300X | ≤10 | 3-10 | 220 | ||
| HLM1500X | ≤10 | 4-13 | 315 | ||
| HLM1700X | ≤15 | 7-18 | 450 | ||
| HLM1900X | ≤15 | 8-23 | 560 | ||
| HLM2200X | ≤20 | 13-35 | 800 | ||
| HLM2400X | ≤20 | 15-45 | 1000 |
注：莫氏硬度等級4級以下物料
| 規格型號 | 入料粒度 | 產量(t/h) | 主電機功率(kW) |
| HLM1200X | ≤10 | 2-6 | 132 |
| HLM1300X | ≤10 | 3-10 | 220 |
| HLM1500X | ≤10 | 4-13 | 315 |
| HLM1700X | ≤15 | 7-18 | 450 |
| HLM1900X | ≤15 | 8-23 | 560 |
| HLM2200X | ≤20 | 13-35 | 800 |
| HLM2400X | ≤20 | 15-45 | 1000 |
注：莫氏硬度等級4級以下物料
